Wiązary

Dach z wiązarów a poddasze użytkowe. Czy to się wyklucza?

Posted on by Agnieszka Pońska
Dach wiązarowy z poddaszem użytkowym na dom mieszkalny

Wokół wiązarów prefabrykowanych narosło przekonanie, które słyszymy niemal na każdych targach budowlanych: kratownice są świetne, ale tylko do dachów nad nieużytkowym strychem. Czas rozprawić się z tym mitem raz na zawsze. Nowoczesna prefabrykacja oferuje rozwiązania, które łączą zalety kratownic z pełnowartościową przestrzenią mieszkalną pod dachem.

Skąd wziął się ten mit?

Klasyczny wiązar trójkątny rzeczywiście wypełnia przestrzeń poddasza krzyżulcami, które uniemożliwiają jej zagospodarowanie. Ten typ konstrukcji dominuje w budynkach parterowych z płaskim sufitem i to on ukształtował wyobrażenia o całej technologii. Tymczasem katalog rozwiązań kratowych jest znacznie szerszy, a konstruktor dobiera typ wiązara do funkcji budynku, nie odwrotnie.

Wiązary, które tworzą przestrzeń mieszkalną

Wiązar typu room in roof

To konstrukcja zaprojektowana specjalnie z myślą o poddaszu użytkowym. Pręty kratownicy obiegają przyszłe pomieszczenie dookoła: pas dolny pełni funkcję belki stropowej, ukośne pręty tworzą ścianki kolankowe i skosy, a górny fragment kratownicy zostaje ukryty w przestrzeni ponad sufitem pokoju. Inwestor otrzymuje gotowy szkielet pomieszczeń razem z konstrukcją dachu, w jednej dostawie i jednym montażu.

Wiązar attykowy

W budynkach z wysoką ścianką kolankową świetnie sprawdza się wiązar attykowy, który opiera się na ścianach poprzez pionowe słupki, pozostawiając pełną wysokość pomieszczeń na całej szerokości poddasza. To rozwiązanie chętnie wybierane w domach z dachem o małym kącie nachylenia, gdzie tradycyjna więźba wymagałaby skomplikowanych zabiegów ciesielskich.

Układy mieszane

Często najlepszym rozwiązaniem okazuje się połączenie technologii. Nad częścią dzienną domu projektujemy kratownice pozostawiające otwartą przestrzeń aż po kalenicę, efektowną antresolę albo salon z wysokim sufitem, a nad sypialniami klasyczne wiązary z płaskim stropem. Prefabrykacja daje tu elastyczność, o jakiej cieśla może pomarzyć.

Na co zwrócić uwagę przy poddaszu użytkowym?

Trzy kwestie wymagają szczególnej staranności projektowej:

  • obciążenia użytkowe stropu, pas dolny wiązara musi być policzony na ciężar ludzi, mebli i ścianek działowych,
  • sztywność konstrukcji, ugięcia stropu na poddaszu miejsce na izolację, przekrój pasa górnego dobieramy tak, aby zmieściły się wszystkie warstwy sufitu. .

Wszystkie te parametry uwzględniamy na etapie obliczeń, dzięki czemu poddasze w technologii kratowej niczym nie ustępuje rozwiązaniom tradycyjnym.

Ekonomia ma znaczenie

Wiązary z funkcją mieszkalną są droższe od prostych kratownic trójkątnych, ale rachunek trzeba prowadzić uczciwie. W cenie konstrukcji wiązarów dachowych typu room in roof otrzymujesz jednocześnie strop nad parterem i szkielet ścianek poddasza. Po stronie oszczędności zapisz brak stropu żelbetowego, brak wylewek na tym poziomie, krótszy harmonogram i jeden montaż zamiast trzech osobnych etapów. W większości kalkulacji, które przygotowujemy dla klientów, bilans wychodzi na korzyść prefabrykacji. Jeśli projektujesz dom z poddaszem i chcesz poznać konkretne liczby dla swojego przypadku, prześlij nam dokumentację do bezpłatnej analizy.

« wróć do wszystkich wpisów

Rozpiętość wiązarów dachowych. Jakie maksymalne rozpiętości można uzyskać bez podpór pośrednich?

Posted on by Agnieszka Pońska
Rozpiętość wiązarów dachowych 1

Czy da się przekryć halę o szerokości 30 metrów konstrukcją drewnianą , bez podpór wewnętrznych ? Tak, robimy to regularnie. Rozpiętość należy do parametrów, które najbardziej zaskakują osoby znające jedynie tradycyjne ciesielstwo. Tam, gdzie klasyczna więźba krokwiowo-jętkowa kończy swoje możliwości, prefabrykowane kratownice ujawniają swoje zalety i przewagę nad więźbą tradycyjną .

Skąd bierze się przewaga prefabrykowanej kratownicy drewnianej nad więźbą tradycyjną?

Sekret tkwi w geometrii. Wiązar kratowy przenosi obciążenia za pośrednictwem układu prętów tworzących kratownicę, w której poszczególne elementy pracują głównie na ściskanie i rozciąganie, a tylko w ograniczonym stopniu na zginanie.

Dzięki temu stosunkowo smukłe przekroje drewna osiągają nośności nieosiągalne dla pojedynczej belki. Kluczowa idea kratownicy — rozłożenie obciążenia na układ prętów pracujących osiowo — sprawia, że pojedyncze elementy mogą mieć przekroje wielokrotnie mniejsze niż belka swobodnie podparta o tej samej rozpiętości, która musiałaby przenosić momenty zginające. Tak działa schemat statyczny dla wiązarów kratowych. Węzły łączone płytkami kolczastymi są modelowane w taki sposób, aby zachować odpowiednią nośność i sztywność zgodną z Eurokodem 5 (PN-EN 1995-1-1). Potwierdzają to obliczenia wykonywane indywidualnie dla każdej realizacji. Są bezpieczne dla całego modelu, jakim jest zaprojektowany układ wiązarów.

Stoi to w sprzeczności z projektowaniem więźby tradycyjnej, opierającej się na dużo masywniejszych przekrojach, aczkolwiek mniej efektywnych pod względem wytrzymałościowym na zginanie i ściskanie. Z tego powodu porównywanie ograniczające się tylko i wyłącznie do bezpośredniego porównania przekrojów drewna w obu projektach bez dalszej analizy z punktu widzenia mechaniki konstrukcji jest niezasadne.

rozpietosc wiazarow dachowych 2

Typowe rozpiętości drewnianych wiązarów kratowych w praktyce

Wiązary na budownictwo jednorodzinne

W domach jednorodzinnych standardem są rozpiętości od 8 do 14 metrów. Co istotne, wiązar opiera się wyłącznie na ścianach zewnętrznych. Wewnątrz budynku nie potrzeba żadnych ścian nośnych, a to oznacza pełną swobodę aranżacji parteru. Salon połączony z kuchnią i jadalnią w jednej, otwartej przestrzeni? Z kratownicami to kwestia decyzji architekta, nie ograniczeń konstrukcyjnych.

Kratownice na publiczne obiekty komercyjne i rolnicze

Hale magazynowe, markety , stajnie i ujeżdżalnie to obszar, w którym wiązary kratowe pokazują pełnię możliwości. Rozpiętości od 15 do 30 metrów bez podpór pośrednich realizujemy seryjnie. W szczególnych przypadkach, przy odpowiednim ukształtowaniu pasa dolnego i zastosowaniu wiązarów wieloprzęsłowych, możliwe są jeszcze większe przekrycia.

Wiązary na budynki inwentarskie

W oborach i chlewniach brak słupów wewnętrznych to nie wygoda, lecz konieczność technologiczna. Swobodny przejazd maszyn, elastyczne ustawienie wygrodzeń i łatwe czyszczenie posadzki wymagają czystej przestrzeni pod dachem. Drewniana kratownica dodatkowo świetnie znosi agresywne środowisko amoniaku, w którym konstrukcje stalowe wymagają kosztownych zabezpieczeń antykorozyjnych.

rozpietosc wiazarow dachowych 3

Co ogranicza rozpiętość wiązarów?

Granicę wyznaczają trzy czynniki: wysokość konstrukcyjna wiązara, transport oraz ekonomia. Im większa rozpiętość, tym wyższy musi być wiązar, aby zachować sztywność oraz wymagane nachylenie. Elementy o wysokości powyżej 4 metrów wymagają specjalnego transportu lub dzielenia na segmenty prasowane  na budowie. Jeżeli twoim priorytetem nie jest całkowita powierzchnia użytkowa bez wewnętrznych podpór  sprawdź czy korzystniej jest zaprojektować jeden rząd słupów wewnętrznych i zmniejszyć przekroje wiązara czy jednak ważniejsza jest dla osiągnięcia celu  eliminacja podpór.

Jak sprawdzić możliwości dla swojego projektu?

Każdy przypadek liczymy indywidualnie. Wystarczy przesłać nam wymiary budynku, lokalizację oraz planowane pokrycie, a nasi konstruktorzy zaproponują optymalny układ konstrukcyjny wraz z wyceną. Często okazuje się, że rozwiązanie, które inwestor uważał za niemożliwe w drewnie, jest nie tylko wykonalne, ale również tańsze od stali czy żelbetu.

« wróć do wszystkich wpisów

Wiązary dachowe krok po kroku: od oferty na wiązary , przez projekt na więźbę, po montaż dźwigiem w jeden dzień

Posted on by Agnieszka Pońska
Wiązary dachowe krok po kroku 1

Wiązary dachowe określane są również jako: kratownice drewniane, bindry, prefabrykaty dachowe, prefabrykowane dachy. Wielu inwestorów lub wykonawców nie wie, jak właściwie wygląda współpraca z producentem. Niektórzy klienci obawiają się, że nie mają fachowej wiedzy do podjęcia bezpośredniej współpracy z zakładem prefabrykacji. Czy trzeba mieć gotowy projekt? Kto liczy konstrukcję? Ile to wszystko trwa? Prześledźmy cały proces na przykładzie jednego projektu etap po etapie.

Etap 1: Zapytanie i wycena wiązarów

Wszystko zaczyna się od przesłania dokumentacji. Wystarczą rzuty dachu, przekroje i elewacje z projektu budowlanego. Na ich podstawie nasz dział projektów i technologii przygotowuje wstępną kalkulację i prowadzi cię za pomocą pytań i odpowiedzi przez cały proces ofertowania i projektu. nie musisz znać się na konstrukcjach drewnianych, to my zadajemy potrzebne nam pytania: jakie planujesz pokrycie, czy poddasze ma być użytkowe, czy w dachu pojawią się okna połaciowe lub komin?

Etap 2: Projekt konstrukcyjny na wiązary dachowe

Po akceptacji wyceny konstruktor wykonuje obliczenia statyczne w specjalistycznym oprogramowaniu. Program wspiera pracę konstruktora i analizuje każdy element kratownicy oraz węzły  na stalowych płytkach wielokolcowych, uwzględniając strefy śniegowe, wiatrowe oraz ciężar warstw dachu. Efektem jest dokumentacja wykonawcza ze schematem rozmieszczenia wiązarów, planem stężeń i detalami kotwienia. Na tej podstawie tworzy się również dokumentację dla kierownika budowy oraz instrukcję montażową dla ekip wykonawczych

Etap 3: Prefabrykacja wiązarów, czyli dach wykonany metodą przemysłową

Prefabrykacja konstrukcji wiązarowych odbywa się niezależnie od pogody. Suszone drewno konstrukcyjne jest przycinane na specjalistycznych piłach sterowanych numerycznie z dokładnością do milimetra, a następnie łączone w prasach hydraulicznych. Każda partia przechodzi zakładową kontrolę produkcji [CE]. Dla typowego domu jednorodzinnego produkcja kompletu wiązarów zajmuje od jednego do kilku dni, na budynki niemieszkalne, np inwentarskie, hale, magazyny, galerie handlowe, markety, itp od kilku dni do dwóch tygodni, w zależności od obłożenia fabryki i sezonu. Prefabrykowane wiązary dachowe należą do kategorii prefabrykatów budowlanych.

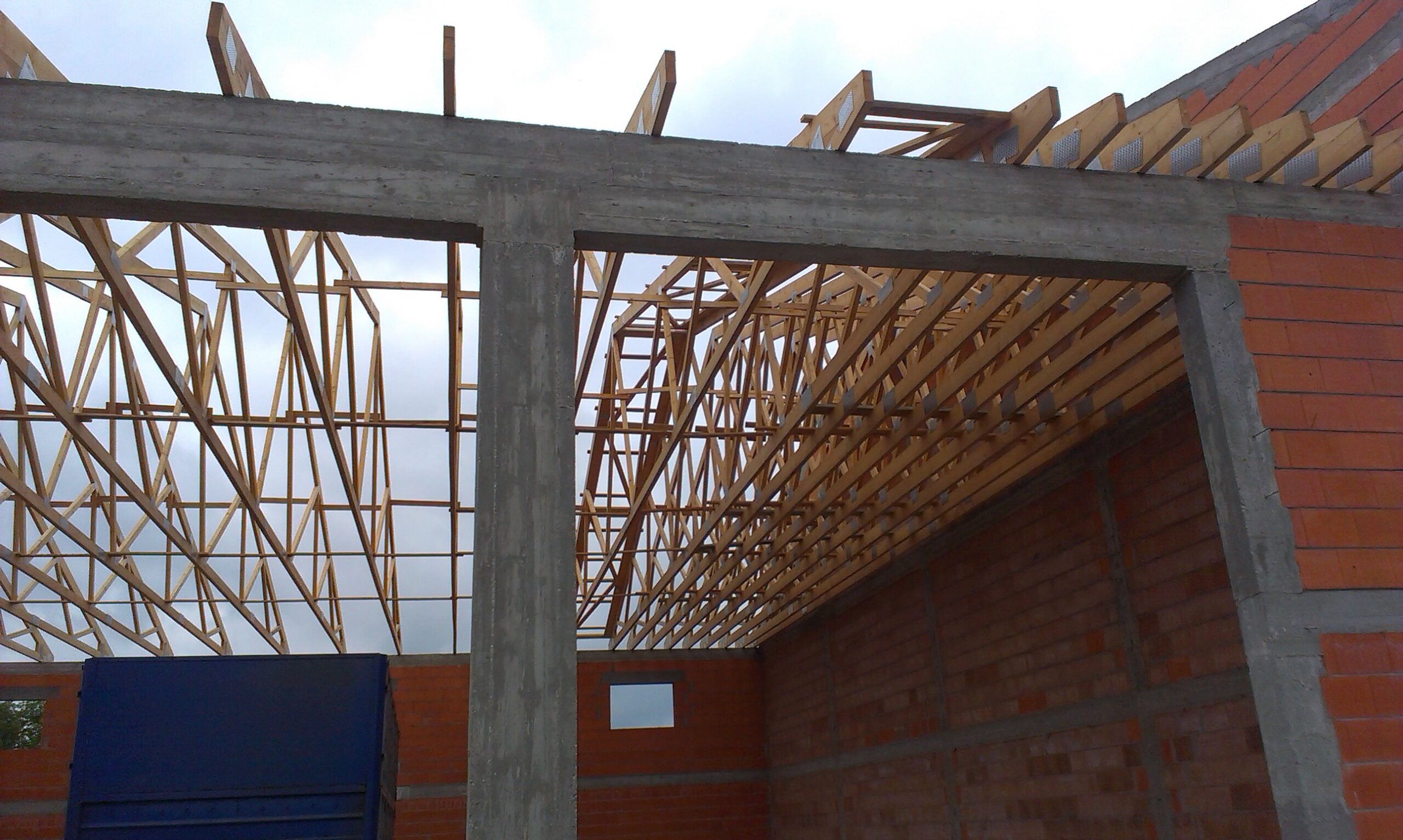

wiazary dachowe krok po kroku 2

Etap 4: Transport i montaż wiązarów

Gotowe wiązary jadą na budowę zestawem niskopodwoziowym. Co warto przygotować przed przyjazdem ekipy?

  • utwardzony dojazd dla transportu ciężkiego  i dźwigu,
  • wypoziomowany wieniec żelbetowy o wytrzymałości zgodnej z projektem,
  • wolny plac do rozładunku elementów wielkogabarytowych
  • dostęp do prądu.

Sam montaż przebiega bardzo sprawnie . Dźwigowy podaje kolejne wiązary, a monterzy ustawiają je w osiach, poziomują i skręcają stężenia. Dach domu o powierzchni 150 metrów kwadratowych staje zwykle w ciągu jednego dnia roboczego. Dla porównania, tradycyjna więźba ciesielska wymaga od jednego do trzech tygodni pracy na wysokości. Duże dachy o dużych rozpiętościach i powierzchniach stają od jednego do kilku tygodni.

Etap 5: Odbiór etapu i dalsze prace budowlane

Po zakończeniu montażu kierownik budowy odbiera konstrukcję, porównując ją z dokumentacją. Po podpisaniu protokołu odbioru dekarz może wchodzić na dach i rozpoczynać łacenie oraz układanie pokrycia. Cała ścieżka od pierwszego maila do gotowej konstrukcji zamyka się przeważnie w czterech do ośmiu tygodni.

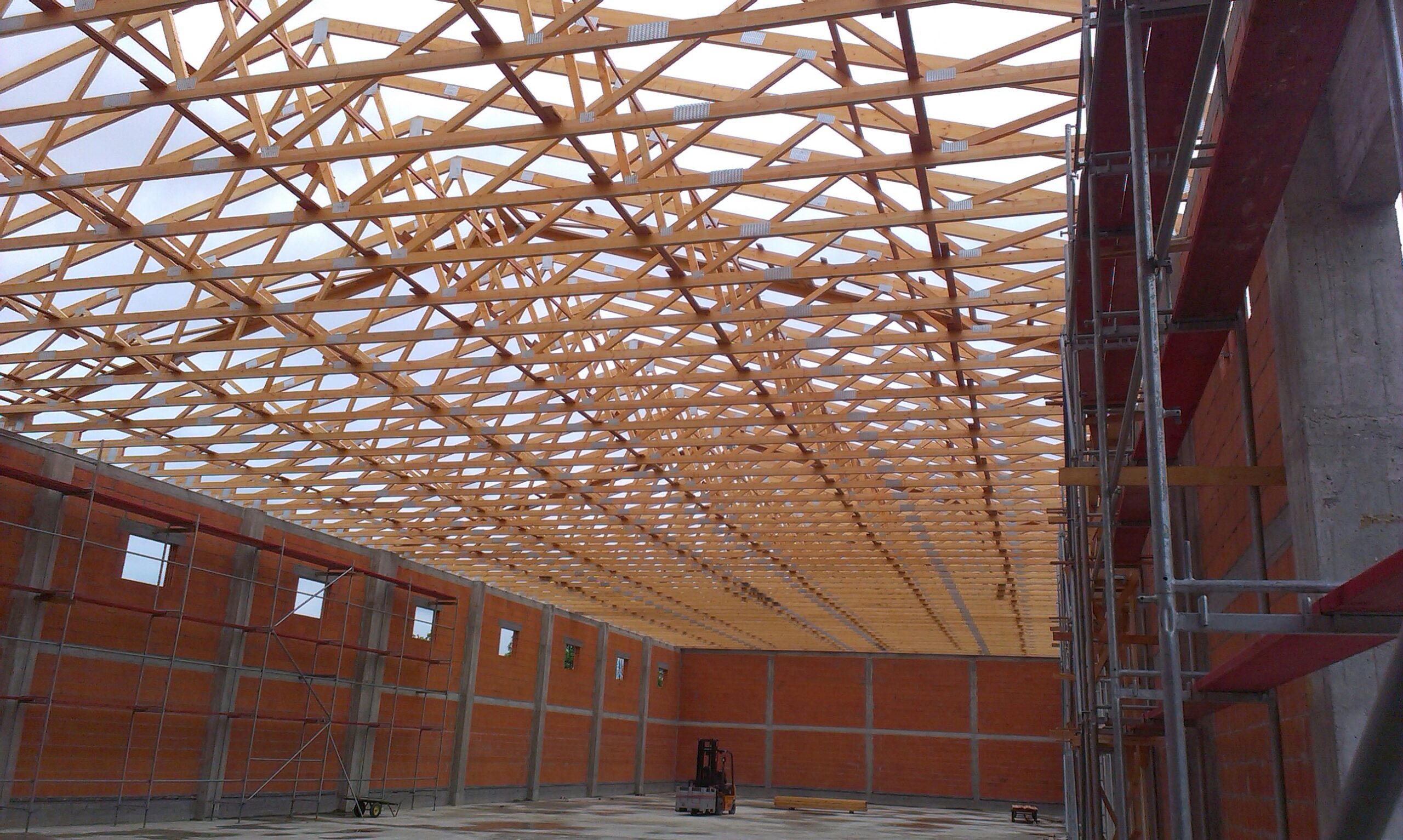

wiazary dachowe krok po kroku 3

Co zyskujesz dzięki takiej organizacji jak kompleksowa obsługa przy realizacji twojego dachu?

Przewidywalność. Znasz cenę przed rozpoczęciem produkcji, znasz termin montażu i wiesz, że geometria dachu będzie precyzyjna i zgodna z projektem.  Żadnego docinania krokwi na oko, żadnych przestojów z powodu przeciągającego się montażu. . Właśnie dlatego z prefabrykacji korzystają zarówno inwestorzy indywidualni, jak i najwięksi deweloperzy. Cechami przemawiającymi za wyborem są dokładność i sprawność i terminowość realizacji.

Pamiętaj jednak, że najważniejsza w tym wszystkim jest data ustalonego montażu, ponieważ projektowanie wiązarów, następnie prefabrykacja konstrukcji i wreszcie montaż wiązarów zwykle trwają stosunkowo krótko, ale czas oczekiwania może nam wydłużyć oczekiwaną realizację. Dlatego warto wcześniej o tym pomyśleć, ponieważ obowiązuje kolejka realizacji zarówno na hali produkcyjnej jak i na budowie. Nie zostawiaj wszystkiego na ostatnią chwilę. Zadzwoń jak najszybciej i umów spotkanie, aby dowiedzieć się więcej lub podpisać umowę.

« wróć do wszystkich wpisów

Więźba dachowa tradycyjna czy wiązary prefabrykowane? Co opłaca się bardziej?

Posted on by admin
Więźba dachowa tradycyjna czy wiązary prefabrykowane1

Budowa własnego domu to pasmo ważnych i często trudnych decyzji, z których wiele ma bezpośrednie przełożenie na ostateczny budżet inwestycji. Jednym z największych dylematów, przed którymi stają inwestorzy na etapie zamykania stanu surowego, jest wybór konstrukcji dachu. Odpowiednie zadaszenie to przecież gwarancja bezpieczeństwa na lata. W dzisiejszym artykule bierzemy pod lupę dwa najpopularniejsze rozwiązania: klasyczną więźbę dachową montowaną na placu budowy oraz nowoczesne wiązary prefabrykowane. Zastanawiasz się, co w ogólnym rozrachunku opłaca się bardziej? Zapraszamy do lektury!

Więźba tradycyjna – sprawdzona klasyka i ogromna elastyczność

Tradycyjna więźba dachowa to rozwiązanie stosowane w budownictwie od stuleci. W tym przypadku drewno konstrukcyjne przyjeżdża bezpośrednio z tartaku na plac budowy, gdzie doświadczona ekipa ciesielska docina je, dopasowuje i łączy w solidny szkielet zadaszenia.

Największą zaletą więźby tradycyjnej jest jej elastyczność. Jeśli Twój projekt przewiduje skomplikowany dach wielospadowy, liczne lukarny, wole oka czy okna dachowe rozmieszczone w nietypowych miejscach, dobry cieśla z łatwością dopasuje konstrukcję do tych wymagań na miejscu. Ponadto tradycyjna więźba krokwiowo-jętkowa lub płatwiowo-kleszczowa jest wręcz stworzona dla domów z poddaszem użytkowym. Pozwala ona na maksymalne wykorzystanie przestrzeni pod dachem, dając ogromną swobodę w aranżacji sypialni, łazienek czy garderoby.

Niestety, to rozwiązanie ma również swoje wady. Prace ciesielskie są czasochłonne – montaż może potrwać nawet kilka tygodni, a inwestor jest w tym czasie całkowicie uzależniony od warunków pogodowych. Pamiętajmy też, że drewno prosto z tartaku często nie ma optymalnej wilgotności, co może prowadzić do jego późniejszego „pracowania” i pękania płyt gipsowo-kartonowych na poddaszu.

Wiązary prefabrykowane – technologiczna rewolucja na placu budowy

Zupełnie inne podejście reprezentują wiązary prefabrykowane. To gotowe elementy konstrukcyjne, potocznie nazywane kratownicami, które są projektowane w specjalistycznych programach komputerowych, a następnie produkowane z milimetrową precyzją w warunkach fabrycznych. Elementy łączy się za pomocą systemowych płytek kolczastych wprasowywanych pod ogromnym ciśnieniem.

Jakie są kluczowe zalety tego rozwiązania?

  • Błyskawiczny czas montażu: Instalacja gotowych wiązarów na ścianach budynku trwa zazwyczaj zaledwie od 1 do 3 dni. Dach jest zamykany w mgnieniu oka, co pozwala szybko przejść do kolejnych etapów prac.

  • Gwarantowana jakość materiału: Do produkcji wiązarów wykorzystuje się certyfikowane, suszone komorowo i czterostronnie strugane drewno (najczęściej klasy C24). Jest ono pozbawione grzybów, owadów i nie ulega odkształceniom.

  • Brak odpadów na placu budowy: Płacisz za gotowy produkt, a nie za ścinki drewna, które zostaną na Twojej działce po zakończeniu prac ciesielskich.

  • Odciążenie całej konstrukcji: Wiązary przenoszą obciążenia bezpośrednio na ściany zewnętrzne budynku, osiągając rozpiętość nawet do 30 metrów bez konieczności stosowania słupów podporowych wewnątrz.

Ukryte koszty budowy – o czym nie mówią cenniki?

Aby uczciwie odpowiedzieć na pytanie „co opłaca się bardziej?”, nie możemy porównywać wyłącznie ceny kubika drewna z tartaku do ceny gotowego wiązara z fabryki. W takim zestawieniu więźba tradycyjna zawsze wyda się tańsza, co jest bardzo złudne. Sekret tkwi w całkowitych kosztach konstrukcyjnych budynku.

Decydując się na wiązary prefabrykowane (szczególnie w budynkach parterowych), dolny pas kratownicy pełni jednocześnie funkcję konstrukcji nośnej dla stropu (tzw. strop drewniany). Oznacza to, że z projektu możesz całkowicie wykreślić drogi i ciężki strop gęstożebrowy lub wylewany strop żelbetowy! Co więcej, brak stropu żelbetowego oznacza brak konieczności murowania grubych wewnętrznych ścian nośnych oraz wylewania pod nie ław fundamentowych. To właśnie w tych elementach ukryte są gigantyczne oszczędności finansowe rzędu kilkudziesięciu tysięcy złotych, które z nawiązką pokrywają wyższy koszt zakupu wiązarów.

Ostateczne starcie: Co opłaca się bardziej? Dwa scenariusze

Finansowa przewaga jednego rozwiązania nad drugim uzależniona jest w 100% od architektury Twojego wymarzonego domu. Podzielmy to na dwa najczęstsze warianty, z którymi spotykamy się w portalowych statystykach:

Scenariusz 1: Budujesz dom parterowy (tzw. stodołę lub dom kopertowy) z nieużytkowym strychem. W tym przypadku bezapelacyjnie wygrywają wiązary prefabrykowane. Szybkość montażu, wykorzystanie suchego drewna oraz przede wszystkim możliwość rezygnacji z betonowego stropu i wewnętrznych ścian nośnych sprawiają, że inwestycja staje się znacznie tańsza i szybsza w realizacji. Jest to obecnie najchętniej wybierany wariant przez nowoczesnych inwestorów.

Scenariusz 2: Budujesz duży dom z poddaszem użytkowym i skomplikowaną bryłą dachu. Jeśli marzy Ci się otwarta przestrzeń na poddaszu z pięknymi lukarnami, szala zwycięstwa przechyla się na korzyść więźby tradycyjnej. Oczywiście, istnieją tzw. wiązary attykowe, które pozwalają na wydzielenie przestrzeni użytkowej, jednak ich produkcja do skomplikowanych dachów jest na tyle droga, że przestaje to być opłacalne. Dodatkowo, przy ciężkim pokryciu i intensywnie użytkowanym poddaszu i tak często wymagany jest masywny strop pod spodem dla odpowiedniej akustyki.

Podsumowanie

Wybór pomiędzy więźbą tradycyjną a prefabrykowaną powinien być dyktowany projektem. Nowoczesne budownictwo parterowe pokochało wiązary za ich lekkość, precyzję i niesamowite oszczędności na murach i stropach. Jednak dla miłośników przestronnych, adaptowanych poddaszy i klasycznej architektury, solidny cieśla pozostaje niezastąpiony.

Niezależnie od tego, którą drogę wybierzesz, pamiętaj, że dach to najważniejszy parasol ochronny Twojej rodziny. Zawsze stawiaj na sprawdzone ekipy i certyfikowane materiały.
