Czy da się przekryć halę o szerokości 30 metrów konstrukcją drewnianą , bez podpór wewnętrznych ? Tak, robimy to regularnie. Rozpiętość należy do parametrów, które najbardziej zaskakują osoby znające jedynie tradycyjne ciesielstwo. Tam, gdzie klasyczna więźba krokwiowo-jętkowa kończy swoje możliwości, prefabrykowane kratownice ujawniają swoje zalety i przewagę nad więźbą tradycyjną .

Skąd bierze się przewaga prefabrykowanej kratownicy drewnianej nad więźbą tradycyjną?

Sekret tkwi w geometrii. Wiązar kratowy przenosi obciążenia za pośrednictwem układu prętów tworzących kratownicę, w której poszczególne elementy pracują głównie na ściskanie i rozciąganie, a tylko w ograniczonym stopniu na zginanie.

Dzięki temu stosunkowo smukłe przekroje drewna osiągają nośności nieosiągalne dla pojedynczej belki. Kluczowa idea kratownicy — rozłożenie obciążenia na układ prętów pracujących osiowo — sprawia, że pojedyncze elementy mogą mieć przekroje wielokrotnie mniejsze niż belka swobodnie podparta o tej samej rozpiętości, która musiałaby przenosić momenty zginające. Tak działa schemat statyczny dla wiązarów kratowych. Węzły łączone płytkami kolczastymi są modelowane w taki sposób, aby zachować odpowiednią nośność i sztywność zgodną z Eurokodem 5 (PN-EN 1995-1-1). Potwierdzają to obliczenia wykonywane indywidualnie dla każdej realizacji. Są bezpieczne dla całego modelu, jakim jest zaprojektowany układ wiązarów.

Stoi to w sprzeczności z projektowaniem więźby tradycyjnej, opierającej się na dużo masywniejszych przekrojach, aczkolwiek mniej efektywnych pod względem wytrzymałościowym na zginanie i ściskanie. Z tego powodu porównywanie ograniczające się tylko i wyłącznie do bezpośredniego porównania przekrojów drewna w obu projektach bez dalszej analizy z punktu widzenia mechaniki konstrukcji jest niezasadne.

Typowe rozpiętości drewnianych wiązarów kratowych w praktyce

Wiązary na budownictwo jednorodzinne

W domach jednorodzinnych standardem są rozpiętości od 8 do 14 metrów. Co istotne, wiązar opiera się wyłącznie na ścianach zewnętrznych. Wewnątrz budynku nie potrzeba żadnych ścian nośnych, a to oznacza pełną swobodę aranżacji parteru. Salon połączony z kuchnią i jadalnią w jednej, otwartej przestrzeni? Z kratownicami to kwestia decyzji architekta, nie ograniczeń konstrukcyjnych.

Kratownice na publiczne obiekty komercyjne i rolnicze

Hale magazynowe, markety , stajnie i ujeżdżalnie to obszar, w którym wiązary kratowe pokazują pełnię możliwości. Rozpiętości od 15 do 30 metrów bez podpór pośrednich realizujemy seryjnie. W szczególnych przypadkach, przy odpowiednim ukształtowaniu pasa dolnego i zastosowaniu wiązarów wieloprzęsłowych, możliwe są jeszcze większe przekrycia.

Wiązary na budynki inwentarskie

W oborach i chlewniach brak słupów wewnętrznych to nie wygoda, lecz konieczność technologiczna. Swobodny przejazd maszyn, elastyczne ustawienie wygrodzeń i łatwe czyszczenie posadzki wymagają czystej przestrzeni pod dachem. Drewniana kratownica dodatkowo świetnie znosi agresywne środowisko amoniaku, w którym konstrukcje stalowe wymagają kosztownych zabezpieczeń antykorozyjnych.

Co ogranicza rozpiętość wiązarów?

Granicę wyznaczają trzy czynniki: wysokość konstrukcyjna wiązara, transport oraz ekonomia. Im większa rozpiętość, tym wyższy musi być wiązar, aby zachować sztywność oraz wymagane nachylenie. Elementy o wysokości powyżej 4 metrów wymagają specjalnego transportu lub dzielenia na segmenty prasowane  na budowie. Jeżeli twoim priorytetem nie jest całkowita powierzchnia użytkowa bez wewnętrznych podpór  sprawdź czy korzystniej jest zaprojektować jeden rząd słupów wewnętrznych i zmniejszyć przekroje wiązara czy jednak ważniejsza jest dla osiągnięcia celu  eliminacja podpór.

Jak sprawdzić możliwości dla swojego projektu?

Każdy przypadek liczymy indywidualnie. Wystarczy przesłać nam wymiary budynku, lokalizację oraz planowane pokrycie, a nasi konstruktorzy zaproponują optymalny układ konstrukcyjny wraz z wyceną. Często okazuje się, że rozwiązanie, które inwestor uważał za niemożliwe w drewnie, jest nie tylko wykonalne, ale również tańsze od stali czy żelbetu.

Wiązary dachowe określane są również jako: kratownice drewniane, bindry, prefabrykaty dachowe, prefabrykowane dachy. Wielu inwestorów lub wykonawców nie wie, jak właściwie wygląda współpraca z producentem. Niektórzy klienci obawiają się, że nie mają fachowej wiedzy do podjęcia bezpośredniej współpracy z zakładem prefabrykacji. Czy trzeba mieć gotowy projekt? Kto liczy konstrukcję? Ile to wszystko trwa? Prześledźmy cały proces na przykładzie jednego projektu etap po etapie.

Etap 1: Zapytanie i wycena wiązarów

Wszystko zaczyna się od przesłania dokumentacji. Wystarczą rzuty dachu, przekroje i elewacje z projektu budowlanego. Na ich podstawie nasz dział projektów i technologii przygotowuje wstępną kalkulację i prowadzi cię za pomocą pytań i odpowiedzi przez cały proces ofertowania i projektu. nie musisz znać się na konstrukcjach drewnianych, to my zadajemy potrzebne nam pytania: jakie planujesz pokrycie, czy poddasze ma być użytkowe, czy w dachu pojawią się okna połaciowe lub komin?

Etap 2: Projekt konstrukcyjny na wiązary dachowe

Po akceptacji wyceny konstruktor wykonuje obliczenia statyczne w specjalistycznym oprogramowaniu. Program wspiera pracę konstruktora i analizuje każdy element kratownicy oraz węzły  na stalowych płytkach wielokolcowych, uwzględniając strefy śniegowe, wiatrowe oraz ciężar warstw dachu. Efektem jest dokumentacja wykonawcza ze schematem rozmieszczenia wiązarów, planem stężeń i detalami kotwienia. Na tej podstawie tworzy się również dokumentację dla kierownika budowy oraz instrukcję montażową dla ekip wykonawczych

Etap 3: Prefabrykacja wiązarów, czyli dach wykonany metodą przemysłową

Prefabrykacja konstrukcji wiązarowych odbywa się niezależnie od pogody. Suszone drewno konstrukcyjne jest przycinane na specjalistycznych piłach sterowanych numerycznie z dokładnością do milimetra, a następnie łączone w prasach hydraulicznych. Każda partia przechodzi zakładową kontrolę produkcji [CE]. Dla typowego domu jednorodzinnego produkcja kompletu wiązarów zajmuje od jednego do kilku dni, na budynki niemieszkalne, np inwentarskie, hale, magazyny, galerie handlowe, markety, itp od kilku dni do dwóch tygodni, w zależności od obłożenia fabryki i sezonu. Prefabrykowane wiązary dachowe należą do kategorii prefabrykatów budowlanych.

Etap 4: Transport i montaż wiązarów

Gotowe wiązary jadą na budowę zestawem niskopodwoziowym. Co warto przygotować przed przyjazdem ekipy?

• utwardzony dojazd dla transportu ciężkiego  i dźwigu,
• wypoziomowany wieniec żelbetowy o wytrzymałości zgodnej z projektem,
• wolny plac do rozładunku elementów wielkogabarytowych
• dostęp do prądu.

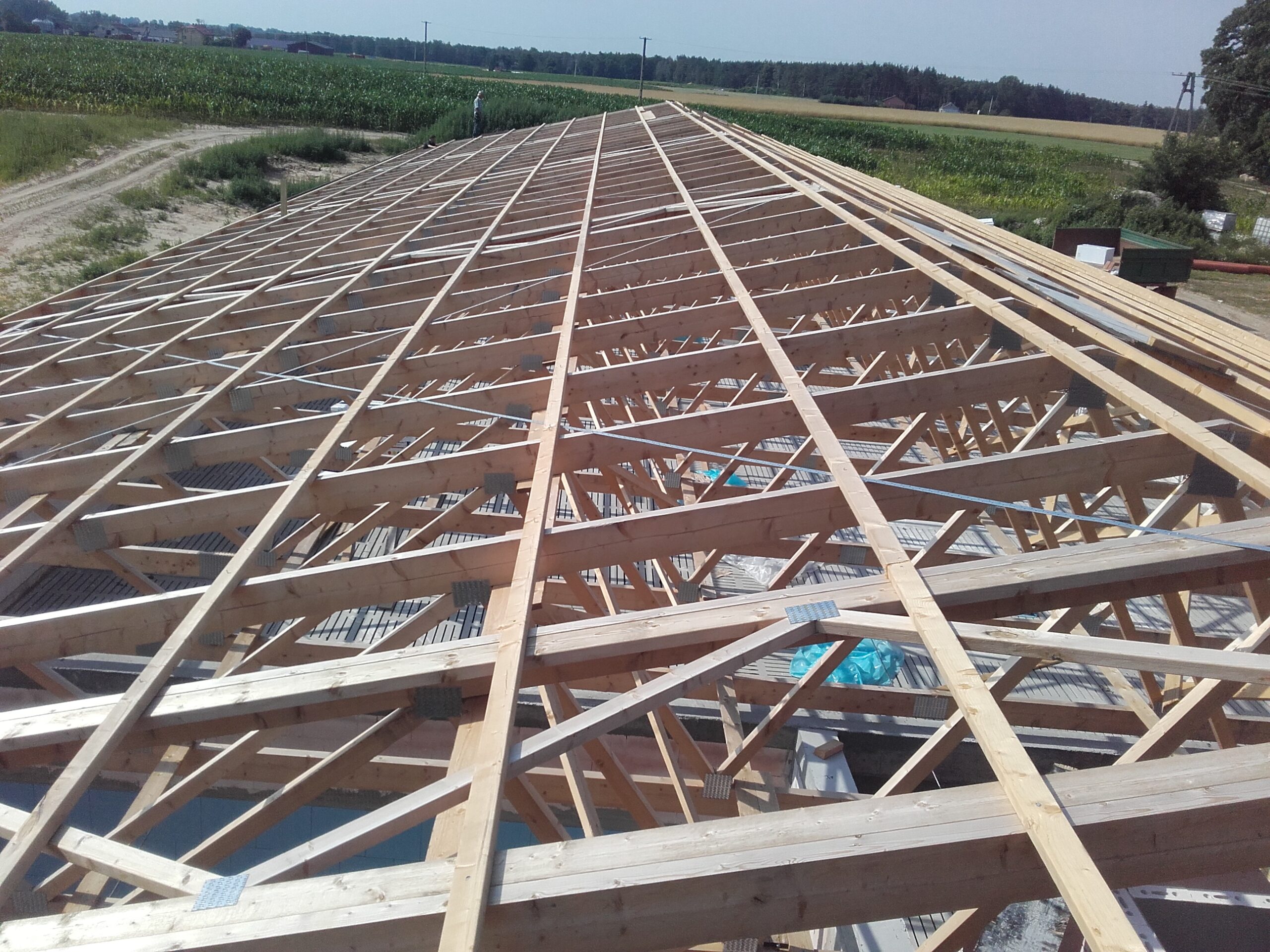

Sam montaż przebiega bardzo sprawnie . Dźwigowy podaje kolejne wiązary, a monterzy ustawiają je w osiach, poziomują i skręcają stężenia. Dach domu o powierzchni 150 metrów kwadratowych staje zwykle w ciągu jednego dnia roboczego. Dla porównania, tradycyjna więźba ciesielska wymaga od jednego do trzech tygodni pracy na wysokości. Duże dachy o dużych rozpiętościach i powierzchniach stają od jednego do kilku tygodni.

Etap 5: Odbiór etapu i dalsze prace budowlane

Po zakończeniu montażu kierownik budowy odbiera konstrukcję, porównując ją z dokumentacją. Po podpisaniu protokołu odbioru dekarz może wchodzić na dach i rozpoczynać łacenie oraz układanie pokrycia. Cała ścieżka od pierwszego maila do gotowej konstrukcji zamyka się przeważnie w czterech do ośmiu tygodni.

Co zyskujesz dzięki takiej organizacji jak kompleksowa obsługa przy realizacji twojego dachu?

Przewidywalność. Znasz cenę przed rozpoczęciem produkcji, znasz termin montażu i wiesz, że geometria dachu będzie precyzyjna i zgodna z projektem.  Żadnego docinania krokwi na oko, żadnych przestojów z powodu przeciągającego się montażu. . Właśnie dlatego z prefabrykacji korzystają zarówno inwestorzy indywidualni, jak i najwięksi deweloperzy. Cechami przemawiającymi za wyborem są dokładność i sprawność i terminowość realizacji.

Pamiętaj jednak, że najważniejsza w tym wszystkim jest data ustalonego montażu, ponieważ projektowanie wiązarów, następnie prefabrykacja konstrukcji i wreszcie montaż wiązarów zwykle trwają stosunkowo krótko, ale czas oczekiwania może nam wydłużyć oczekiwaną realizację. Dlatego warto wcześniej o tym pomyśleć, ponieważ obowiązuje kolejka realizacji zarówno na hali produkcyjnej jak i na budowie. Nie zostawiaj wszystkiego na ostatnią chwilę. Zadzwoń jak najszybciej i umów spotkanie, aby dowiedzieć się więcej lub podpisać umowę.
